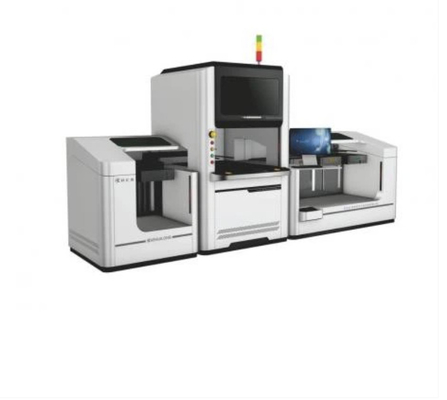

Máquina de prueba E-Testing totalmente automática KHL para PCB

Máquina de prueba E-Testing totalmente automática KHL para PCB

Origen: China

Modelo: KU500

Marca: KEHUILONG

Dimensiones del equipo: 3400mm*1200mm*1800mm (Largo*Ancho*Alto)

Peso: 1200kg

Parámetros básicos: Computadora de control industrial profesional, servomotor Panasonic y controlador PLC Panasonic

Sistema: Windows 7

Voltaje: CA 380V

Potencia: 2.5KW

Presión de aire: 0.4~0.8MPa/cm²

Consumo de aire: 0.1 m²/min

Temperatura:<25°C

Voltaje de prueba: 50V~300V

Corriente de prueba: 10~15mA

Área máxima de prueba de la máquina: 12.8*9.6 (320mm*240mm) /16*12.8 (400mm*320mm) Puntos de prueba: 98304 puntos /163840 puntos

Velocidad de prueba: Velocidad del sistema: 6000-8000 puntos/seg. Operación: dentro de 2048 puntos 600-750 piezas/hora

Grosor de prueba: 0.2~10mm

Fijación: también se puede utilizar como fijación de pares, aguja larga 92.25mm, aguja corta 45.25mm

Características de la máquina:

1. Ahorra mano de obra; la máquina automática puede probar sin detener la máquina durante todo el día, y una persona puede gestionar 2-3 dispositivos al mismo tiempo.

2. Visualización gráfica: visualización gráfica de píxeles rotos, conveniente y rápida para reparar la placa.

3. Conexión fácil de píxeles rotos: salida de código de barras de píxeles muertos, confirmación de píxeles muertos con máquina de sonda voladora de alta velocidad, fácil de limpiar la cola, para resolver el problema del desplazamiento y la imposibilidad de probar.

4. Clasificación de placas defectuosas OpenShort: circuito abierto, placa de cortocircuito, la placa de cortocircuito se puede dividir en placa de reparación directa defectuosa, la placa abierta se puede vincular fácilmente con la máquina de prueba de sonda voladora; la máquina de prueba tradicional solo clasifica una placa buena/mala, baja eficiencia.

5. Un programa de software con sus propios derechos de propiedad intelectual, se puede personalizar según la demanda del cliente.
